Cixi Kaiye Electric CO., LTD에서 제조

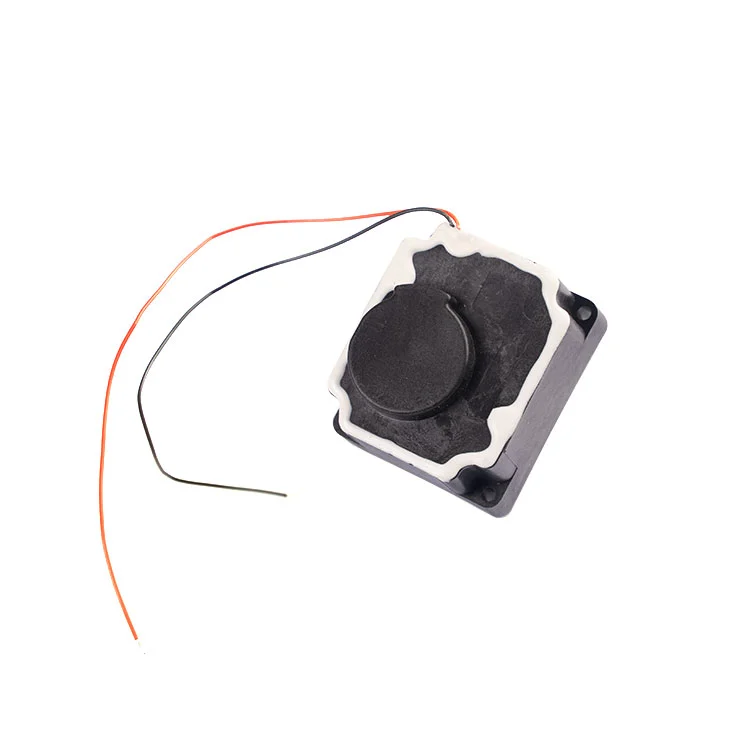

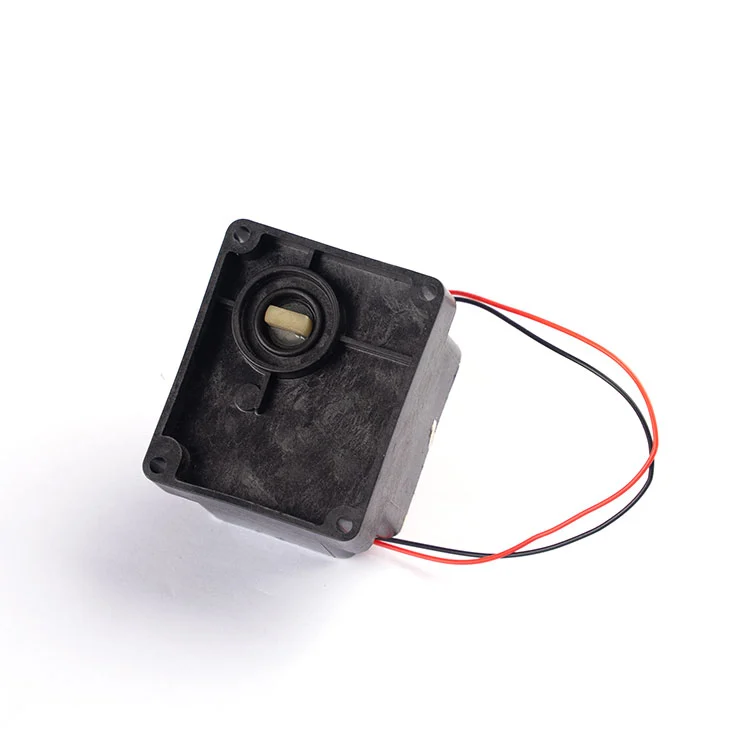

방수 DC 미터 기어 모터는 스마트 수량계 시스템의 핵심 구동 액추에이터로 특별히 제작된 고성능 소형 DC 기어 모터입니다. 최적화된 기어 구조와 IP66 침투 보호 기능을 통해 습하고 물에 노출된 작업 환경에서 안정적인 저전력 작동, 빠른 밸브 작동 및 안정적인 성능을 제공합니다.
• 주거용 밸브로 제어되는 스마트 수량계
• 소구경 원격 자동 검침(AMR) 시스템
• DN15–DN20 수량계 전동 밸브
• 소형 유체 제어 밸브 드라이브
달리 명시하지 않는 한, 모든 매개변수는 정격 3.6V DC 작동 전압의 표준 주변 온도(23°C)에서 테스트되었습니다.
| 매개변수 항목 | 표준 값 및 참고 사항 |
| 정격 작동 전압 | 3.6V DC |
| 허용 작동 전압 범위 | 2.5V – 5V DC참고: 이 범위 내에서 입력 전압이 높을수록 출력 토크가 높아지지만 장치의 서비스 수명이 단축됩니다. |
| 무부하 작동 전류(정격 전압에서) | 35mA 이하 |
| 회전자 구속(스톨) 전류(정격 전압에서) | 대략. 470mA(300 시리즈 모터용) |
| 정격 출력 토크(정격 전압 시) | ≥ 1.5N·m |
| 밸브 90°(1/4 회전) 작동 시간(정격 전압에서) | ≤ 8초 |
| 표준 기어 감속비 | 2000:1 |
| IP(Ingress Protection) 등급 | IP66 |
| 와이어 번호 | 와이어 색상 | 핵심 기능 정의 |
| 1 | 파란색 | 밸브 폐쇄 위치 스위치 신호 |
| 2 | 하얀색 | 인포지션 신호용 공통 단자(COM) |
| 3 | 노란색 | 밸브 개방 위치 스위치 신호 |
| 4 | 검은색 | DC 전원 음극(-) |
| 5 | 빨간색 | DC 전원 양극(+) |
참고: 와이어 순서, 색상 코딩, 와이어 길이 및 와이어 게이지는 고객의 특정 요구 사항에 따라 완전히 맞춤화될 수 있습니다.
Q: KY-30은 어떤 파이프 및 밸브 크기와 호환됩니까?
A: 2000:1 기어 감속비와 1.5N·m 이상의 출력 토크로 최적화된 KY-30은 DN15 및 DN20 주거용 스마트 수량계는 물론 기타 소구경 전동 유체 제어 밸브와 완벽하게 일치합니다.
Q: IP66 등급은 실제로 어떤 보호 기능을 제공합니까?
A: IP66 등급은 장치가 완벽하게 먼지로부터 보호되고 모든 방향에서 분사되는 고압 물에 대한 저항력이 있다는 것을 의미합니다. 스마트 수량계의 습하고 물에 노출된 작업 환경에서 장기간 안정적인 작동을 위해 설계되어 먼지와 물의 유입으로 인해 내부 부품이 손상되는 것을 효과적으로 방지합니다.
Q: 배선 순서와 배선 사양을 맞춤 설정할 수 있나요?
답: 그렇습니다. 우리는 귀하의 특정 조립, 설치 및 제어 시스템 요구 사항에 완벽하게 일치하도록 와이어 순서, 색상 코딩, 와이어 길이, 와이어 게이지 및 커넥터 유형의 완전한 사용자 정의를 지원합니다.
1.
Q: KY-30에는 어떤 전원 공급 장치가 권장됩니까?
A: 정격 작동 전압은 3.6V DC이며 허용 작동 범위는 2.5V ~ 5V DC입니다. 출력 성능, 낮은 전력 소비 및 긴 서비스 수명의 균형을 맞추기 위해 안정적인 3.6V 리튬 배터리 전원 공급 장치를 권장합니다.
Q: 이 모터는 주류 스마트 수량계 제어 시스템과 호환됩니까?
답: 그렇습니다. 방수 DC 계량기 기어 모터는 범용 마이크로 전력 설계와 표준 정위치 신호 출력을 채택하여 대부분의 주류 스마트 수량계 제어 보드 및 원격 검침(AMR) 시스템과 매우 호환됩니다.
