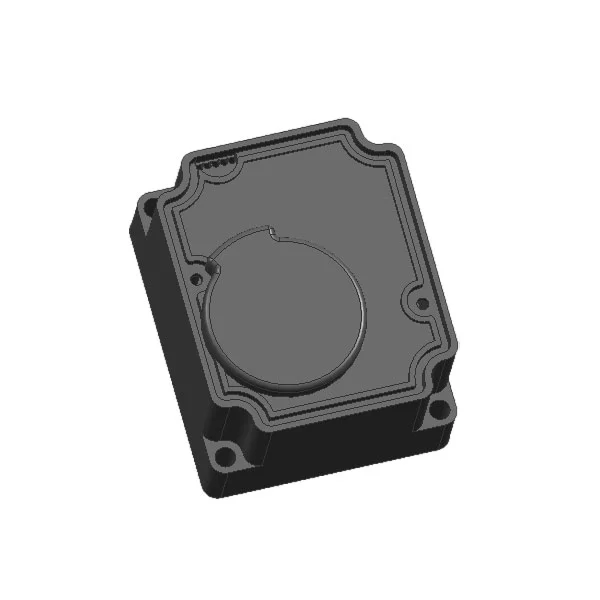

이 저소음 수량계 기어 모터는 다음과 같은 핵심 응용 시나리오를 갖춘 스마트 수량계 시스템용으로 특별히 제작되었습니다.
• 무선 주거용 스마트 수량계
• 선불 밸브로 제어되는 스마트 수량계
• 원격 자동 검침(AMR) 시스템
• DN15-DN50 수량계 파이프라인용 전동 밸브
달리 명시하지 않는 한, 수도 계량기에 사용되는 저소음 수도 계량기 기어 모터의 모든 매개변수는 표준 주변 온도(23°C) 및 정격 작동 전압에서 테스트됩니다.
1. 정격 작동 전압: 3.6V DC
2. 허용 작동 전압 범위: 2.5V – 5V DC참고: 허용 범위 내에서 입력 전압이 높을수록 출력 토크가 높아지지만 액추에이터의 서비스 수명이 단축됩니다.
3. 정격 전압에서의 무부하 작동 전류: ≤ 25 mA
4. 정격 전압에서 회전자 구속(스톨) 전류: ≤ 450mA(300 시리즈 모터의 경우)
5. 정격 출력 토크:
o ≥ 1.8 N·m (2400:1 기어 감속비와 일치)
o ≥ 2.7 N·m (3700:1 기어 감속비와 일치)
6. 밸브 90°(1/4 회전) 작동 시간:
o 10초 이하(2400:1 기어 감속비와 일치)
o 16초 이하(기어 감속비 3700:1과 일치)
7. 표준 기어 감속비 옵션: 2400:1, 3700:1
8. 와이어 시퀀스 정의(WSD)
| 와이어 색상 | 핵심 기능 정의 |
| 파란색 | 밸브 개방 위치 스위치 신호 |
| 하얀색 | 인포지션 신호용 공통 단자(COM) |
| 노란색 | 밸브 폐쇄 위치 스위치 신호 |
| 검은색 | DC 전원 양극(+) |
| 빨간색 | DC 전원 음극(-) |
| 참고: 와이어 순서, 색상 코딩 및 와이어 길이는 고객의 특정 요구 사항에 따라 완전히 맞춤화될 수 있습니다. |
IP(Ingress Protection) 등급: IP67참고: IP67 방진 및 침수 보호 성능은 액추에이터가 올바르게 조립되고 일치하는 밀봉 수량계 하우징으로 단단히 고정된 경우에만 달성됩니다.
Q: KY-59 액추에이터는 어떤 파이프 크기와 호환됩니까?
A: 저소음 수량계 기어 모터는 DN15 ~ DN50 수량계 밸브용으로 설계되었으며, 다양한 파이프 직경 및 작업 조건에 대한 다양한 토크 요구 사항을 충족하는 두 가지 기어 감속비 옵션이 있습니다.
Q: 배선 순서와 배선 사양을 맞춤 설정할 수 있나요?
답: 그렇습니다. 우리는 고객의 특정 조립, 설치 및 제어 시스템 요구 사항에 맞게 와이어 순서, 색상 코딩, 와이어 길이 및 와이어 게이지를 완벽하게 사용자 정의할 수 있도록 지원합니다.
Q: IP67 등급이 장기간 수중 작동을 지원합니까?
A: 표준 IP67 등급은 장치가 먼지로부터 보호되고 최대 1m 깊이의 물에 30분 동안 일시적으로 침수되는 것을 방지합니다. 수량계 작업 시나리오에서 장기간 수중 작업을 수행하려면 안정적인 보호 성능을 유지하기 위해 일치하는 밀봉 수량계 하우징과 올바르게 조립되어야 합니다.
Q: KY-59에는 어떤 전원 공급 장치가 권장됩니까?
A: 정격 작동 전압은 3.6V DC이며 허용 작동 범위는 2.5V ~ 5V DC입니다. 토크 성능, 낮은 전력 소비 및 긴 서비스 수명의 균형을 맞추기 위해 안정적인 3.6V 리튬 배터리 전원 공급 장치를 사용하는 것이 좋습니다.
