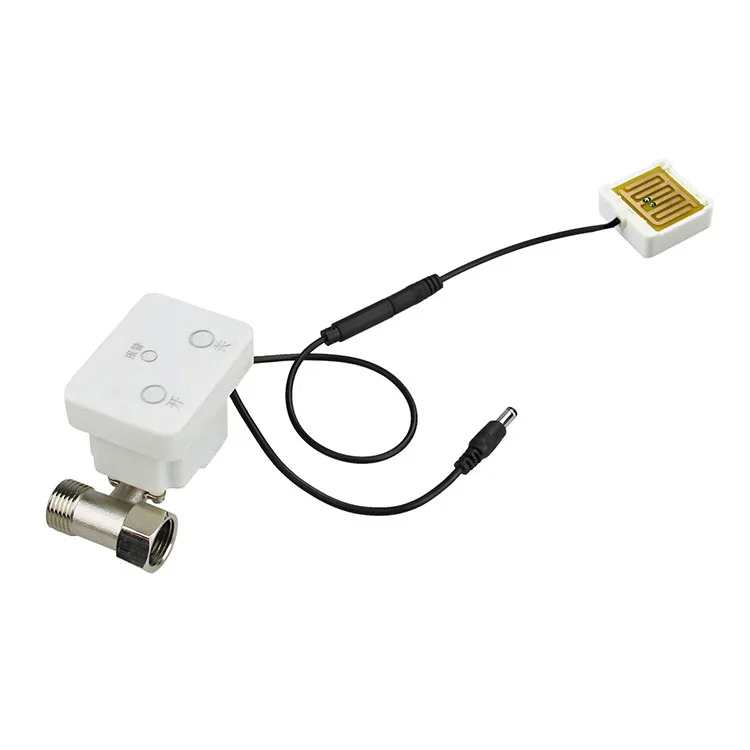

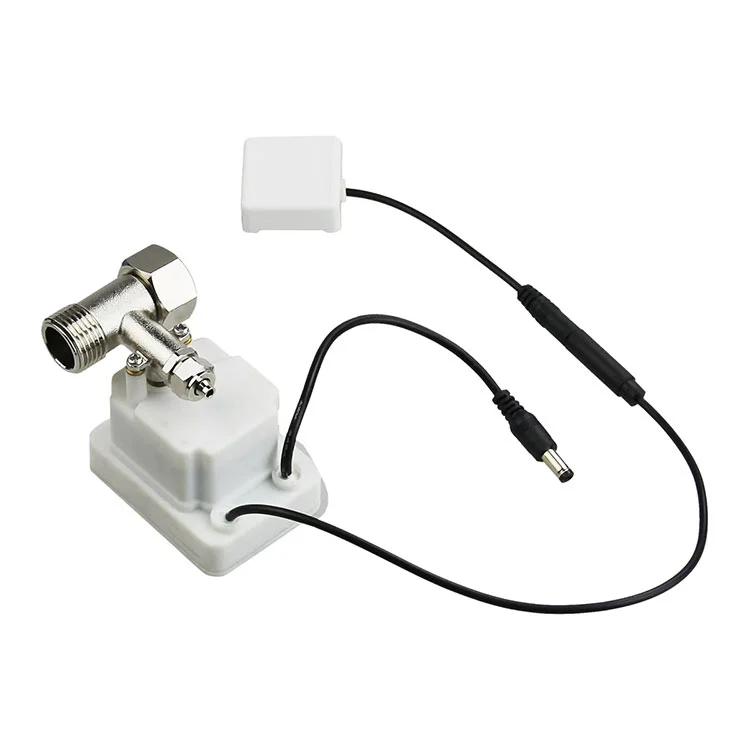

KY-KT-27 — 스마트 수량계 및 정화 시스템용 24V 수량계 정화 밸브 액츄에이터.
≥1.8 N·m 출력 토크 · 2400:1 가공 금속 기어 감소 · IP66 하우징 · 10초 이하의 밸브 응답 · 80 mA 이하의 작동 전류 · 450 mA의 회전자 고정 전류.
전기 원격 제어 및 수동 비상 작동을 지원합니다. 누출 경보 케이블은 물 접촉 시 자동 밸브 폐쇄 및 빨간색 표시기를 작동시킵니다. DN15–DN20 밸브 플랫폼용으로 설계되었습니다.
OEM 맞춤화: 전압, 케이블 길이 및 커넥터, 제어 로직, 토크 계층, 브랜딩 및 포장. 500개부터의 표준 MOQ; 샘플 승인 후 영업일 기준 15~25일의 리드 타임이 소요됩니다.일치하는 견적을 받으려면 밸브 사양을 보내십시오.
스마트 수도 계량기, 정수 시스템 또는 소구경 파이프라인 제어용 밸브 액추에이터를 대량으로 소싱하는 경우 KY-KT-27은 한 가지 목적으로 제작되었습니다. 제품이나 프로젝트에 유지 관리 부담을 추가하지 않고 명령에 따라 밸브를 안정적으로 닫고 여는 것입니다.
Kaiye는 스마트 미터링의 초기 채택 이후 연간 액추에이터 용량을 갖춘 수량계 액추에이터를 제조해 왔습니다.천만 세트30년 이상의 하드웨어 및 제어 밸브 생산 경험을 보유하고 있습니다. KY-KT-27은 OEM 통합, 배치 일관성 및 예측 가능한 리드 타임을 위해 설계된 대량 검증된 플랫폼의 일부입니다.
이는 카탈로그 자리 표시자가 아닙니다. 아래에는 실제 작업 매개변수, 장착 및 배선 논리, 조달 제한, 엔지니어링 팀이 샘플을 승인하기 전에 묻는 기술적 질문이 나와 있습니다.
대부분의 스마트 미터 밸브 고장은 전자 장치에서 발생하지 않습니다. 이는 노후된 밸브의 토크 부족, 습도가 높은 계량기 상자의 밀봉 실패 또는 계량기 플랫폼과 일치하지 않는 배선 구성으로 인해 발생합니다. KY-KT-27은 이러한 세 가지 실패 지점을 직접 해결합니다.
2400:1 메탈 기어 감소를 통해 ≥1.8 N·m 정격의 액추에이터는 DN15 및 DN20 수량계 밸브에 맞게 크기가 조정되었습니다. 금속 기어는 소결되지 않고 가공되어 긴 사이클링 동안 토크 출력을 유지하고 실속 조건에서 톱니가 벗겨지는 위험을 줄입니다.
미터 박스는 습하고 가끔 물에 잠기며 결로에 노출됩니다. IP66 하우징은 드라이브 트레인과 제어 전자 장치를 보호하여 액추에이터가 실외 구덩이, 유틸리티 캐비닛 및 정화 장비 인클로저에서 기능을 유지할 수 있도록 합니다.
옵션인 누수 경보 케이블이 물 접촉을 감지하면 액추에이터가 자동으로 밸브를 닫고 빨간색 표시기를 활성화합니다. 이는 업스트림 계측기 전자 장치와 독립적으로 작동하여 펌웨어 개입에 대한 의존도를 줄이는 유선 안전 응답입니다.
설치 팀은 전원이 공급되기 전에 밸브를 작동해야 하며 유지 관리 담당자는 서비스 중에 밸브를 열거나 닫을 수 있는 방법이 필요합니다. KY-KT-27은 전기 원격 제어와 함께 수동 비상 작동을 지원하므로 밸브가 좌초되는 일이 없습니다.
아래 표에는 표준 KY-KT-27 구성이 반영되어 있습니다. 미터 플랫폼이 다른 전압, 토크 곡선 또는 배선 규칙에 따라 작동하는 경우 OEM 검토 중에 이러한 매개변수를 사용자 정의할 수 있습니다.
| 매개변수 | 표준값 | 조달 참고 사항 |
|---|---|---|
| 모델 | KY-KT-27 | 샘플 및 데이터시트에서 모델 코드를 확인하세요. |
| 정격전압 | 24V DC | 작동 범위 23~25V; 미터 파워 레일과의 호환성 확인 |
| 작동 전류 | 80mA 이하 | 대기뿐만 아니라 밸브 이동 중 피크 전류에 대한 예산 |
| 고정 회전자 전류 | 450mA | 드라이버 및 보호 회로 크기 조정에 유용합니다. |
| 출력 토크 | ≥1.8N·m | 정격 전압에서 측정됨; 밸브 장착 토크를 확인하십시오. |
| 감속비 | 2400:1 | DN15–DN20 밸브 플랫폼과 일치 |
| 밸브 응답 시간 | 10초 이하 | 정격 전압에서 개방형 또는 폐쇄형 |
| 방수등급 | IP66 | 습하고 물이 튀기 쉬운 실외 계측기 인클로저에 적합 |
| 배선 | 전원 케이블 + 누수 경보 케이블 | 케이블 길이, 커넥터 유형, 전선 색상을 맞춤 설정할 수 있습니다. |
애플리케이션이 3.6V, 5V 또는 12V에서 실행되거나 다른 토크 등급이 필요한 경우 Kaiye의 엔지니어링 팀은 표준 SKU를 호환되지 않는 밸브 플랫폼에 강제로 적용하는 대신 밸브 부하를 검토하고 일치하는 액추에이터 구성을 제안할 수 있습니다.
OEM 구매자의 경우 액추에이터는 계기 하우징, 밸브 스템 및 제어 보드에 잘 맞는 정도에 따라 결정됩니다. KY-KT-27은 누출 감지 회로에서 전력을 분리하는 배선 방식과 함께 공간이 제한된 스마트 미터 인클로저를 위한 소형 통합 개요를 사용합니다.
전원 배선.액추에이터는 전용 케이블을 통해 전원이 공급됩니다. 구동 회로는 정상 작동 전류가 80mA 이하인 경우에도 회전자 잠김 전류 450mA에 맞게 크기를 조정해야 합니다. 왜냐하면 밸브 시팅에 일시적으로 더 높은 전류가 필요할 수 있기 때문입니다. 액추에이터를 현장에서 교체할 수 있는 경우 계기판의 역극성 보호를 권장합니다.
누출 경보 배선.누설 케이블은 별도의 입력입니다. 감지 케이블이 물 접촉을 감지하면 액추에이터가 밸브를 닫고 빨간색 경보 표시기를 작동시킵니다. 이 회로는 계측 신호가 아닌 안전 입력으로 취급되어야 하며 통신 오류로 인해 누출로 인한 폐쇄가 비활성화되지 않도록 통신 모듈과 독립적으로 유지되어야 합니다.
장착 인터페이스.액추에이터는 DN15–DN20 스마트 미터 밸브 본체에 사용되는 밸브 스템 및 장착 패턴을 중심으로 설계되었습니다. 대량 출시 전에 구매자는 미터 하우징 내부의 스템 사각형, 장착 구멍 간격 및 액추에이터 방향을 확인해야 합니다. Kaiye는 생산 주문이 이루어지기 전에 기계적 적합성 검사를 위한 샘플을 제공할 수 있습니다.
계기 하우징이나 전체 밸브 어셈블리도 소싱하는 경우 액추에이터를 다음과 함께 검토할 수 있습니다.수량계 껍질조립 시 인터페이스 불일치를 줄이기 위한 밸브 본체.
액추에이터는 고속 작동보다 전기 원격 작동 및 안전 장치 폐쇄가 더 중요한 소구경 밸브 제어용으로 배치되었습니다. 일반적인 볼륨 애플리케이션은 다음과 같습니다.
아파트 건물 및 유틸리티 관리 주거 계정의 청구 관리, 연체 관리 및 누수 대응을 위한 원격 개방/폐쇄.
사용 지점 및 상업용 정화 장비의 누출 감지, 탱크 수준 제어 및 필터 사이클 밸브 작동에 대한 자동 차단.
액추에이터를 4자리 또는 5자리 수량으로 조달하는 오래된 커뮤니티 개조, 캠퍼스 물 관리 및 산업 단지 보조 계량에 일괄 설치.
유틸리티로 배송하기 전에 액추에이터를 자체 계량기 또는 밸브 제품에 통합하는 수도 계량기 제조업체 및 밸브 자동화 상점에 액추에이터를 공급합니다.
액추에이터는 Kaiye의 광범위한 수량계 구성 요소 플랫폼의 일부이기 때문에 여러 구성 요소를 소싱하는 구매자는 자격 및 물류를 통합할 수 있습니다. 프로젝트에 미터 수준의 무선 통신도 필요한 경우 액추에이터는 Kaiye의 장치와 함께 작동하도록 설계되었습니다.무선 수량계밸브 제어와 원격 데이터 전송이 두 개의 개별 인증 부품이 아닌 하나의 시스템으로 처리되는 플랫폼입니다.
B2B 구매자에게 '제조업체'는 단순히 카탈로그를 보유한 무역회사가 아닌 프로세스 관리를 의미해야 합니다. Kaiye는 ISO 9001 품질 시스템을 운영하고 액추에이터 어셈블리의 자동화된 생산을 실행하며 20년 넘게 수량계 액추에이터를 생산해 왔습니다. KY-KT-27은 세 가지 구체적인 방식으로 해당 생산 기반의 이점을 얻습니다.
배치 일관성.금속 기어는 제어된 치수로 가공됩니다. 자동화된 조립은 유틸리티 프로젝트 전반에 걸쳐 수천 개의 액추에이터를 설치할 때 중요한 기어 메시, 토크 출력 및 응답 시간의 장치 간 변동을 줄여줍니다.
들어오는 검사 및 최종 테스트.표준 생산에는 전류 소모, 응답 시간 및 밸브 이동에 대한 기능 점검이 포함됩니다. 구매자는 대량 주문을 하기 전에 검사 프로토콜과 샘플링 계획을 요청할 수 있습니다.
추적성.모델 코드, 생산 배치 및 테스트 기록이 유지되므로 현장 문제가 나타날 경우 프로젝트의 모든 액추에이터를 의심스러운 것으로 취급하는 대신 영향을 받는 인구를 격리할 수 있습니다. Kaiye의 생산 기반과 품질 시스템에 대한 자세한 내용은 다음을 참조하세요.회사 소개 및 제조 개요.
KY-KT-27은 표준 장치로 제공되지만 표준이 고정형을 의미하지는 않습니다. OEM 및 프로젝트 구매자의 경우 일반적으로 기술 검토 후 다음 항목이 사용자 정의됩니다.
전압 및 구동 논리.미터 보드가 24V 대신 3.6V, 5V 또는 12V를 공급하는 경우 액추에이터 드라이브를 검토하고 일치시킬 수 있습니다. 제어 신호 극성과 개방/폐쇄 논리도 보드에 맞춰 정렬할 수 있습니다.
케이블 및 커넥터.케이블 길이, 와이어 게이지, 색상 코드 및 커넥터 유형을 미터 하우징 및 조립 고정 장치에 맞게 지정할 수 있습니다.
토크 및 기어비.시팅 토크가 더 높거나 스템 형상이 다른 밸브의 경우 대체 기어비 또는 모터 계층이 표준 2400:1 구성보다 더 적합할 수 있습니다.
브랜딩 및 포장.대량 주문 시 개인 라벨 표시, 중립 포장 및 프로젝트별 라벨 표시가 가능합니다.
표준 구성의 일반적인 MOQ는 500개부터 시작됩니다. 맞춤형 전압, 케이블 또는 브랜딩에는 더 높은 MOQ와 샘플 승인 단계가 필요할 수 있습니다. 표준 장치의 리드 타임은 일반적으로 주문 수량 및 구성 요소 가용성에 따라 PO 및 샘플 확인 후 영업일 기준 15~25일입니다. 최종 MOQ 및 리드타임은 견적을 통해 확정됩니다.
최소 주문 수량은 얼마입니까?
표준 구성은 500개부터 시작됩니다. 맞춤형 전압, 케이블, 커넥터 또는 브랜딩에는 더 높은 MOQ와 샘플 승인 단계가 필요할 수 있습니다.
액추에이터를 3.6V, 5V 또는 12V로 맞춤 설정할 수 있나요?
예. 표준 장치는 24V DC이지만 기술 평가 후 드라이브를 검토하고 3.6V, 5V 또는 12V 시스템에 연결할 수 있습니다.
리드타임은 무엇입니까?
표준 단위는 일반적으로 주문 수량 및 구성 요소 가용성에 따라 PO 및 샘플 확인 후 영업일 기준 15~25일이 소요됩니다.
물이 새면 자동으로 밸브가 닫히나요?
예, 누출 경보 케이블이 물 접촉을 감지하면 액추에이터가 밸브를 닫고 빨간색 경보 표시기를 활성화합니다.
