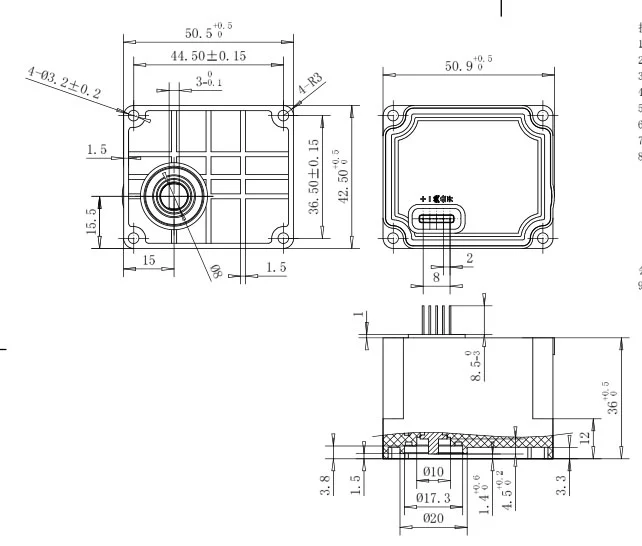

DN15–DN25 스마트 수량계용 3.6V 수량계 와이어 없는 액추에이터.
와이어가 없는 2.0mm 5핀 플러그 앤 플레이 연결, 케이블 용접 없음. 3.6V DC · 2.5~5V 작동 가능 · 이중 감소: DN15–DN20의 경우 2400:1, DN25의 경우 3700:1 · ≥1.8~2.7 N·m 토크 · 25 mA 작동 전류 · 450 mA 회전자 잠금 전류 · 10~16초 개방/폐쇄 · IP67.
자동화된 계량기 조립 및 배터리 구동식 스마트 계량기 플랫폼용으로 설계되었습니다. 핀 기능과 순서를 맞춤 설정할 수 있습니다.
OEM 핀 정의, 커넥터 및 브랜딩 사용자 정의. MOQ 및 리드타임은 견적 시 확인됩니다.일치하는 견적을 받으려면 미터 플랫폼 사양을 보내십시오.
스마트 수량계 생산 라인용 액추에이터를 소싱하는 경우 승인 질문을 예측할 수 있습니다. 연결에 케이블 용접이 필요한지, 노후된 밸브에서 토크가 유지되는지, 재작업 없이 핀 정의가 계량기 보드와 일치하는지 등이 있습니다. 이 노와이어 액추에이터는 이러한 세 가지 제약 조건을 중심으로 제작되었습니다.
Kaiye는 스마트 미터링의 초기 채택 이후 연간 액추에이터 용량을 갖춘 수량계 액추에이터를 제조해 왔습니다.천만 세트30년 이상의 하드웨어 및 제어 밸브 생산 경험을 보유하고 있습니다. 이 노와이어 액추에이터는 OEM 통합, 배치 일관성 및 예측 가능한 리드 타임을 위해 설계된 대량 검증된 플랫폼의 일부입니다.
아래에는 연결 비교, 작동 매개변수, 핀 정의, 조달 제한 및 엔지니어링 팀이 샘플을 승인하기 전에 묻는 기술적 질문이 나와 있습니다.

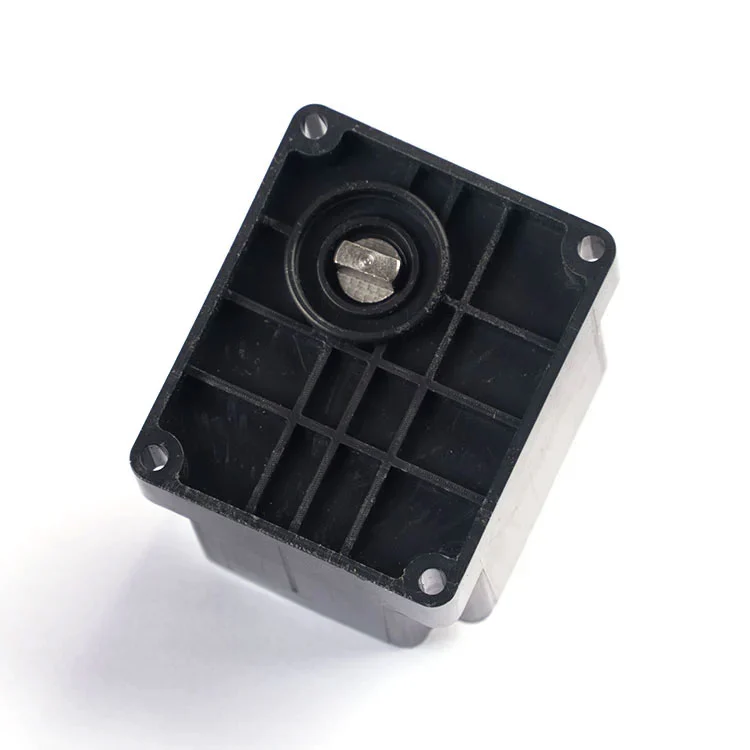

2.0mm 5핀 플러그를 미터 보드 소켓에 맞추고 액추에이터를 밸브 스템에 장착합니다.
플러그가 완전히 장착되어 있고 핀 접촉이 안정적인지 확인하십시오. 케이블 용접이 필요하지 않습니다.
배치 릴리스 전에 전원을 켜고 열림/닫힘 반응, 전류 소모 및 밸브 이동을 확인하십시오.
아래 표에는 와이어가 없는 표준 액추에이터 구성이 반영되어 있습니다. 미터 플랫폼이 다른 전압, 토크 곡선 또는 핀 정의에 따라 작동하는 경우 OEM 검토 중에 이러한 매개변수를 사용자 정의할 수 있습니다.
| 매개변수 | 표준값 | 조달 참고 사항 |
|---|---|---|
| 정격전압 | 3.6V DC | 미터 배터리 팩과의 호환성 확인 |
| 작동 가능 전압 범위 | 2.5~5V DC | 범위 내의 전압이 높을수록 토크는 높아지지만 수명은 단축됩니다. |
| 작동 전류 | 25mA 이하 | 대기뿐만 아니라 밸브 이동 중 피크 전류에 대한 예산 |
| 고정 회전자 전류 | 대략. 450mA(300 시리즈 모터) | 드라이버 및 보호 회로 크기 조정에 유용합니다. |
| 감속비 | 2400:1(DN15~DN20) 3700:1(DN25) |
밸브 크기에 맞게 감속비를 일치시키십시오. DN25에서 2400:1을 사용하지 마십시오. |
| 출력 토크 | ≥1.8N·m(2400:1) ≥2.7N·m(3700:1) |
밸브 장착 토크 및 파이프 크기를 확인하십시오. |
| 개장/폐장 시간 | 10초 이하(2400:1) 16초 이하(3700:1) |
정격 전압에서 개방형 또는 폐쇄형 |
| 방수등급 | IP67 | 먼지가 잘 차단되고 일시적인 침수로부터 보호됩니다. |
| 연결 | 2.0mm 5핀 플러그 앤 플레이, 케이블 용접 없음 | 핀 기능과 순서를 맞춤 설정할 수 있습니다. |
미터 보드가 다른 핀 정의를 사용하거나 다른 커넥터가 필요한 경우 Kaiye의 엔지니어링 팀은 호환되지 않는 보드에 표준 플러그를 강제로 적용하는 대신 인터페이스를 검토하고 일치하는 구성을 제안할 수 있습니다.

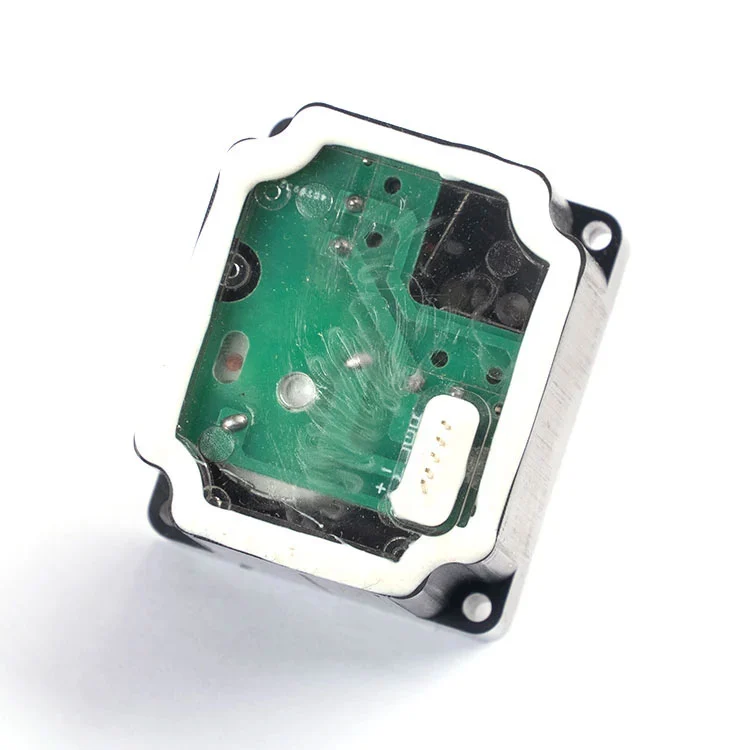

액추에이터는 표준 2.0mm 5핀 인터페이스를 사용합니다. 핀 기능과 순서는 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.
| 핀번호(2.0mm) | 핀 기능 정의 |
|---|---|
| I | 밸브 개방 제어 신호 |
| II | 공통 터미널(COM) |
| III | 밸브 폐쇄 제어 신호 |
| IV | DC 전원 양극(+) |
| V | DC 전원 네거티브(-) |
전원 핀.핀 IV와 V는 모터 드라이브에 전원을 공급합니다. 구동 회로는 정상 작동 전류가 25mA 이하인 경우에도 회전자 잠김 전류 450mA에 맞게 크기를 조정해야 합니다. 왜냐하면 밸브 시팅에 일시적으로 더 높은 전류가 필요할 수 있기 때문입니다. 액추에이터를 현장에서 교체할 수 있는 경우 계기판의 역극성 보호를 권장합니다.
제어 핀.핀 I, II, III은 개방/폐쇄 제어와 COM을 전달합니다. 이 회로는 전력선이 아닌 제어 입력으로 취급되어야 하며 통신 오류로 인해 밸브 제어가 비활성화되지 않도록 통신 모듈과 독립적으로 유지되어야 합니다.
대량 출시 전에 구매자는 미터 하우징 내부의 핀 순서, 플러그 방향 및 액추에이터 위치를 확인해야 합니다. Kaiye는 생산 주문이 이루어지기 전에 기계적 및 전기적 적합성 점검을 위한 샘플을 공급할 수 있습니다.
이 액추에이터는 플러그 앤 플레이 조립, 낮은 전류 소비 및 안정적인 핀 연결이 고속 작동보다 더 중요한 스마트 계량기 플랫폼에 적합합니다. 일반적인 볼륨 애플리케이션은 다음과 같습니다.
액추에이터는 Kaiye의 광범위한 수량계 구성 요소 플랫폼의 일부이기 때문에 여러 구성 요소를 소싱하는 구매자는 자격 및 물류를 통합할 수 있습니다. 프로젝트에 미터 수준의 무선 통신도 필요한 경우 액추에이터는 Kaiye의 장치와 함께 작동하도록 설계되었습니다.무선 수량계플랫폼. 전체 내용을 검토할 수도 있습니다.수량계 액츄에이터 범위관련 모델의 경우.
B2B 구매자에게 '제조업체'는 단순히 카탈로그를 보유한 무역회사가 아닌 프로세스 관리를 의미해야 합니다. Kaiye는 ISO 9001 품질 시스템을 운영하고 액추에이터 어셈블리의 자동화된 생산을 실행하며 20년 넘게 수량계 액추에이터를 생산해 왔습니다. 와이어가 없는 이 액추에이터는 세 가지 구체적인 방식으로 생산 기반의 이점을 누리고 있습니다.
배치 일관성.와이어가 없는 핀 연결은 액추에이터 어셈블리에서 장치 간 변동의 가장 큰 원인 중 하나인 수동 케이블 용접을 제거합니다. 자동화된 조립 및 제어된 핀 치수는 접촉 저항 및 응답 시간의 변화를 줄여줍니다.
들어오는 검사 및 최종 테스트.표준 생산에는 전류 소모, 응답 시간 및 밸브 이동에 대한 기능 점검이 포함됩니다. 구매자는 대량 주문을 하기 전에 검사 프로토콜과 샘플링 계획을 요청할 수 있습니다.
추적성.모델 코드, 생산 배치 및 테스트 기록이 유지되므로 현장 문제가 나타날 경우 프로젝트의 모든 액추에이터를 의심스러운 것으로 취급하는 대신 영향을 받는 인구를 격리할 수 있습니다. Kaiye의 생산 기반과 품질 시스템에 대한 자세한 내용은 다음을 참조하세요.회사 소개 및 제조 개요.
와이어가 없는 액추에이터는 표준 장치로 제공되지만 표준이 고정형을 의미하지는 않습니다. OEM 및 프로젝트 구매자의 경우 일반적으로 기술 검토 후 다음 항목이 사용자 정의됩니다.
핀 정의 및 순서.핀 기능과 핀 순서는 미터 보드에 맞춰 정렬될 수 있습니다.
커넥터 및 하우징.플러그 유형, 방향 및 액추에이터 하우징은 미터 엔클로저 및 조립 고정 장치와 일치하도록 지정할 수 있습니다.
감소 비율.밸브 크기가 DN15–DN25를 벗어나거나 시팅 토크가 비정상적인 경우 표준 2400:1 또는 3700:1 구성보다 대체 기어비 또는 모터 계층이 더 적합할 수 있습니다.
브랜딩 및 포장.대량 주문 시 개인 라벨 표시, 중립 포장 및 프로젝트별 라벨 표시가 가능합니다.
일반적인 MOQ 및 리드타임은 견적을 통해 확인됩니다. 표준 배송은 일반적으로 주문 수량 및 구성 요소 가용성에 따라 PO 및 샘플 확인 후 15~30일 소요됩니다.
이 액추에이터에서 "와이어 없음"은 무엇을 의미합니까?
이는 와이어가 없는 핀 연결을 의미합니다. 액추에이터는 케이블 용접이 필요 없이 2.0mm 5핀 인터페이스를 통해 미터 베이스와 전자 모듈에 직접 연결됩니다. 이는 조립을 단순화하고 자동화된 생산 라인을 지원합니다.
와이어 없는 액추에이터는 어떤 수량계 구경에 적합합니까?
DN15–DN25 스마트 수량계용으로 설계되었습니다. DN15 및 DN20 미터에는 2400:1 감소를 사용하고 DN25 미터에는 3700:1 감소를 사용합니다.
핀 정의는 무엇입니까?
표준 2.0mm 5핀 정의는 I 밸브 개방 제어 신호, II 공통 단자(COM), III 밸브 폐쇄 제어 신호, IV DC 전원 양극(+), V DC 전원 음극(-)입니다. 핀 기능과 순서를 맞춤 설정할 수 있습니다.
핀 정의, 케이블 또는 브랜딩을 사용자 정의할 수 있습니까?
예. 핀 기능, 핀 순서, 커넥터 유형 및 개인 라벨 표시는 기술 검토 후 대량 주문에 대해 지정할 수 있습니다.
일반주문의 경우 배송기간은 얼마나 되나요?
배송 기간은 일반적으로 15~30일이며, 모델 기간 및 주문 수량에 따라 더 짧아지거나 길어질 수 있습니다.
