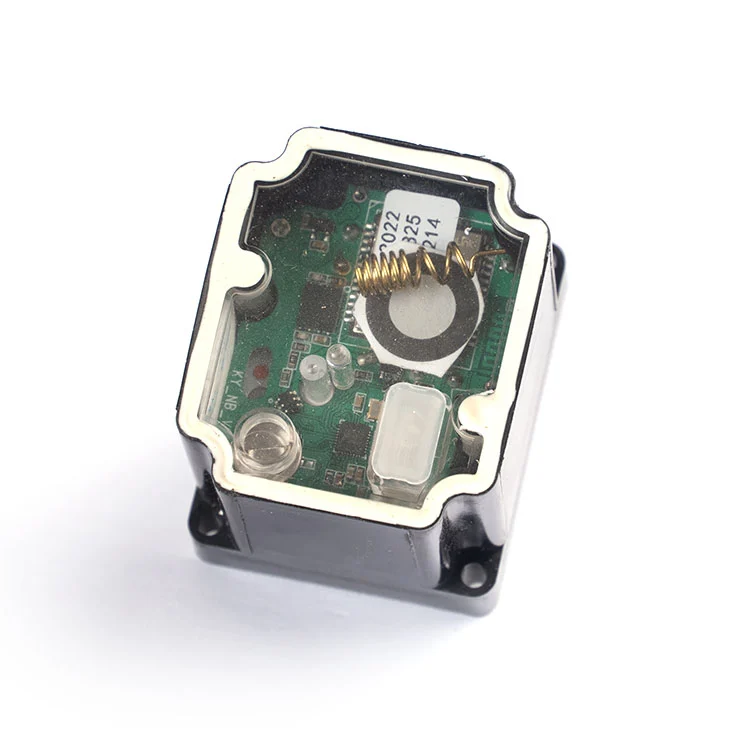

DN15–DN25 스마트 수량계용 3.6V 수량계 모듈형 액추에이터.
3.6V DC · 2.5~5V 작동 가능 · 이중 감소: DN15–DN20의 경우 2400:1, DN25의 경우 3700:1 · ≥1.8~2.7 N·m 토크 · 25 mA 작동 전류 · 450 mA 회전자 잠금 전류 · 10~16초 개방/폐쇄 · IP67.
6선(신호 4개 + 전원 2개)이 있는 PH형 4P 커넥터입니다. 배터리 구동식 모듈형 스마트 미터 플랫폼용으로 설계되었습니다.
OEM 케이블, 커넥터 및 브랜딩 맞춤화. MOQ 및 리드타임은 견적 시 확인됩니다.일치하는 견적을 받으려면 미터 플랫폼 사양을 보내십시오.
스마트 수량계 플랫폼을 위한 모듈형 액추에이터를 소싱하는 경우 승인 질문을 예측할 수 있습니다. 감소 비율이 밸브 크기와 일치하는지, 노후된 밸브에서 토크가 유지되는지, 커넥터 및 와이어 정의가 재작업 없이 계량기 보드와 일치하는지 등입니다. 이 3.6V 모듈식 액추에이터는 이러한 세 가지 제약 조건을 중심으로 제작되었습니다.
Kaiye는 스마트 미터링의 초기 채택 이후 연간 액추에이터 용량을 갖춘 수량계 액추에이터를 제조해 왔습니다.천만 세트30년 이상의 하드웨어 및 제어 밸브 생산 경험을 보유하고 있습니다. 이 모듈형 액추에이터는 OEM 통합, 배치 일관성 및 예측 가능한 리드 타임을 위해 설계된 대량 검증된 플랫폼의 일부입니다.
아래에서는 이중 비율 선택, 작업 매개변수, 배선 및 커넥터 논리, 조달 제한, 엔지니어링 팀이 샘플을 승인하기 전에 묻는 기술적 질문을 확인할 수 있습니다.
대부분의 모듈식 액추에이터 통합 문제는 모터에서 발생하지 않습니다. 이는 밸브 크기에 대한 잘못된 감소율 선택, 예상보다 빠르게 배터리 팩을 소모하는 전류 소모 또는 미터 보드와 일치하지 않는 커넥터 및 와이어 정의에서 발생합니다. 이 액추에이터는 세 가지 실패 지점을 직접 해결합니다.
아래 표에는 표준 모듈형 액추에이터 구성이 반영되어 있습니다. 미터 플랫폼이 다른 전압, 토크 곡선 또는 커넥터 규칙에 따라 작동하는 경우 OEM 검토 중에 이러한 매개변수를 사용자 정의할 수 있습니다.
| 매개변수 | 표준값 | 조달 참고 사항 |
|---|---|---|
| 정격전압 | 3.6V DC | 미터 배터리 팩과의 호환성 확인 |
| 작동 가능 전압 범위 | 2.5~5V DC | 범위 내의 전압이 높을수록 토크는 높아지지만 수명은 단축됩니다. |
| 작동 전류 | 25mA 이하 | 대기뿐만 아니라 밸브 이동 중 피크 전류에 대한 예산 |
| 고정 회전자 전류 | 450mA | 드라이버 및 보호 회로 크기 조정에 유용합니다. |
| 감속비 | 2400:1(DN15~DN20) 3700:1(DN25) |
밸브 크기에 맞게 감속비를 일치시키십시오. DN25에서 2400:1을 사용하지 마십시오. |
| 출력 토크 | ≥1.8N·m(2400:1) ≥2.7N·m(3700:1) |
밸브 장착 토크 및 파이프 크기를 확인하십시오. |
| 개장/폐장 시간 | 10초 이하(2400:1) 16초 이하(3700:1) |
정격 전압에서 개방형 또는 폐쇄형 |
| 방수등급 | IP67 | 습하고 물이 튀기 쉬운 실외 계측기 인클로저에 적합 |
| 커넥터 | PH 유형, 6선 4P | 4개의 신호선 + 2개의 전력선; 데이터시트에 대한 와이어 정의 확인 |
미터 보드가 다른 커넥터를 사용하거나 다른 와이어 정의가 필요한 경우 Kaiye의 엔지니어링 팀은 호환되지 않는 보드에 표준 플러그를 강제로 적용하는 대신 하네스를 검토하고 일치하는 구성을 제안할 수 있습니다.
모듈형 계량기 플랫폼의 경우 액추에이터는 계량기 보드, 밸브 스템 및 인클로저에 잘 맞는 정도에 따라 결정됩니다. 이 액추에이터는 6개의 와이어(4개의 신호 라인과 2개의 전원 와이어)가 있는 PH 유형 4P 커넥터를 사용합니다. 플러그는 고정 배선이 아닌 계기판에 직접 장착되도록 설계되었습니다.
전원 배선.전원 쌍은 모터 드라이브에 전원을 공급합니다. 구동 회로는 정상 작동 전류가 25mA 이하인 경우에도 회전자 잠김 전류 450mA에 맞게 크기를 조정해야 합니다. 왜냐하면 밸브 시팅에 일시적으로 더 높은 전류가 필요할 수 있기 때문입니다. 액추에이터를 현장에서 교체할 수 있는 경우 계기판의 역극성 보호를 권장합니다.
신호 배선.4개의 신호 라인은 개방/폐쇄 제어 및 위치 피드백을 전달합니다. 이 회로는 전력선이 아닌 제어 입력으로 취급되어야 하며 통신 오류로 인해 밸브 제어가 비활성화되지 않도록 통신 모듈과 독립적으로 유지되어야 합니다.
와이어 정의.현재 제품 문서에는 6개의 와이어가 표시되어 있지만 생산 전에 실제 데이터시트와 비교하여 색상 정의를 확인해야 합니다. 구매자는 샘플 승인 전에 최종 배선 다이어그램과 핀아웃을 요청해야 합니다.
장착 인터페이스.액추에이터는 DN15-DN25 모듈형 스마트 미터 밸브 본체에 사용되는 밸브 스템 및 장착 패턴을 중심으로 설계되었습니다. 대량 출시 전에 구매자는 미터 하우징 내부의 스템 사각형, 장착 구멍 간격 및 액추에이터 방향을 확인해야 합니다. Kaiye는 생산 주문이 이루어지기 전에 기계적 적합성 검사를 위한 샘플을 제공할 수 있습니다.
계기 하우징이나 전체 밸브 어셈블리도 소싱하는 경우 액추에이터를 다음과 함께 검토할 수 있습니다.수량계 껍질조립 시 인터페이스 불일치를 줄이기 위한 밸브 본체.
이 액추에이터는 배터리 구동식 작동, 낮은 전류 소비 및 플러그인 커넥터가 고속 작동보다 더 중요한 모듈형 스마트 미터 플랫폼에 적합합니다. 일반적인 볼륨 애플리케이션은 다음과 같습니다.
액추에이터는 Kaiye의 광범위한 수량계 구성 요소 플랫폼의 일부이기 때문에 여러 구성 요소를 소싱하는 구매자는 자격 및 물류를 통합할 수 있습니다. 프로젝트에 미터 수준의 무선 통신도 필요한 경우 액추에이터는 Kaiye의 장치와 함께 작동하도록 설계되었습니다.무선 수량계플랫폼. 전체 내용을 검토할 수도 있습니다.수량계 액츄에이터 범위관련 모델의 경우.
B2B 구매자에게 '제조업체'는 단순히 카탈로그를 보유한 무역회사가 아닌 프로세스 관리를 의미해야 합니다. Kaiye는 ISO 9001 품질 시스템을 운영하고 액추에이터 어셈블리의 자동화된 생산을 실행하며 20년 넘게 수량계 액추에이터를 생산해 왔습니다. 이 모듈형 액추에이터는 세 가지 구체적인 방식으로 생산 기반의 이점을 활용합니다.
배치 일관성.기어는 제어된 치수로 가공됩니다. 자동화된 조립은 유틸리티 프로젝트 전반에 걸쳐 수천 개의 액추에이터를 설치할 때 중요한 기어 메시, 토크 출력 및 응답 시간의 장치 간 변동을 줄여줍니다.
들어오는 검사 및 최종 테스트.표준 생산에는 전류 소모, 응답 시간 및 밸브 이동에 대한 기능 점검이 포함됩니다. 구매자는 대량 주문을 하기 전에 검사 프로토콜과 샘플링 계획을 요청할 수 있습니다.
추적성.모델 코드, 생산 배치 및 테스트 기록이 유지되므로 현장 문제가 나타날 경우 프로젝트의 모든 액추에이터를 의심스러운 것으로 취급하는 대신 영향을 받는 인구를 격리할 수 있습니다. Kaiye의 생산 기반과 품질 시스템에 대한 자세한 내용은 다음을 참조하세요.회사 소개 및 제조 개요.
모듈형 액추에이터는 표준 장치로 제공되지만 표준이 고정형을 의미하지는 않습니다. OEM 및 프로젝트 구매자의 경우 일반적으로 기술 검토 후 다음 항목이 사용자 정의됩니다.
케이블 및 커넥터.케이블 길이, 와이어 게이지, 색상 코드 및 커넥터 유형을 미터 하우징 및 조립 고정 장치에 맞게 지정할 수 있습니다.
와이어 정의 및 제어 로직.개방/폐쇄 신호 매핑 및 전원 극성을 미터 보드에 맞춰 정렬할 수 있습니다.
감소 비율.밸브 크기가 DN15–DN25를 벗어나거나 시팅 토크가 비정상적인 경우 표준 2400:1 또는 3700:1 구성보다 대체 기어비 또는 모터 계층이 더 적합할 수 있습니다.
브랜딩 및 포장.대량 주문 시 개인 라벨 표시, 중립 포장 및 프로젝트별 라벨 표시가 가능합니다.
일반적인 MOQ 및 리드타임은 견적을 통해 확인됩니다. 표준 배송은 일반적으로 주문 수량 및 구성 요소 가용성에 따라 PO 및 샘플 확인 후 15~30일 소요됩니다.
모듈형 액추에이터는 어떤 지능형 수량계 사양에 적합합니까?
액추에이터는 DN15–DN25 지능형 수량계용으로 설계되었습니다. 각 구경의 밸브 제어 요구 사항에 맞게 DN15 및 DN20 미터에는 2400:1 감소를 사용하고 DN25 미터에는 3700:1 감소를 사용합니다.
낮은 작동 전류(25mA 이하)의 장점은 무엇입니까?
낮은 작동 전류는 배터리 구동식 계량기의 전력 소비를 줄이고, 배터리 교체 주기를 연장하며, 작동 중 열과 소음을 줄입니다.
커넥터 및 배선 구성은 무엇입니까?
액추에이터는 6개의 와이어(4개의 신호 라인과 2개의 전원 와이어)가 있는 PH 유형 4P 커넥터를 사용합니다. 주문하기 전에 실제 제품 데이터 시트와 정확한 와이어 색상 정의를 확인하십시오.
케이블, 커넥터 또는 브랜드를 맞춤 설정할 수 있나요?
예. 대량 주문 시 케이블 길이, 와이어 게이지, 색상 코드, 커넥터 유형 및 개인 라벨 표시를 지정할 수 있습니다.
일반주문의 경우 배송기간은 얼마나 되나요?
배송 기간은 일반적으로 15~30일이며, 모델 기간 및 주문 수량에 따라 더 짧아지거나 길어질 수 있습니다.
