스마트 수량계용 배터리 구동식 밸브 액추에이터를 소싱하는 경우 핵심 질문은 항상 동일합니다. 노후된 밸브에서 토크를 유지할 것인지, 계량기의 배터리 팩에서 얼마나 오랫동안 작동할 것인지, 재작업 없이 배선이 계량기 보드와 일치할 것인지 등입니다. 이 3.6V 액추에이터는 이러한 세 가지 제약 조건을 중심으로 제작되었습니다.
Kaiye는 스마트 미터링의 초기 채택 이후 연간 액추에이터 용량을 갖춘 수량계 액추에이터를 제조해 왔습니다.천만 세트30년 이상의 하드웨어 및 제어 밸브 생산 경험을 보유하고 있습니다. 이 드라이 셀 액추에이터는 OEM 통합, 배치 일관성 및 예측 가능한 리드 타임을 위해 설계된 대량 검증된 플랫폼의 일부입니다.
아래에서는 샘플을 승인하기 전에 엔지니어링 팀이 묻는 실제 작업 매개변수, 배선 논리, 조달 제한 및 기술 질문을 확인할 수 있습니다.
대부분의 배터리 구동 미터 밸브 고장은 모터에서 발생하지 않습니다. 이는 노후된 밸브의 토크 부족, 예상보다 빠르게 배터리 팩을 소모하는 전류 소모 또는 미터 보드와 일치하지 않는 배선으로 인해 발생합니다. 이 액추에이터는 세 가지 실패 지점을 직접 해결합니다.
1500:1 메탈 기어 감소를 통해 ≥1.8 N·m 정격의 액추에이터는 소구경 수량계 밸브에 적합한 크기입니다. 금속 기어는 소결되지 않고 가공되어 긴 사이클링 동안 토크 출력을 유지하고 실속 조건에서 톱니가 벗겨지는 위험을 줄입니다.
작동 전류는 공칭 3.6V에서 25mA 이하이며 회전자 고정 전류는 550mA입니다. 낮은 작동 전류 덕분에 액추에이터는 배터리를 과도하게 소모하지 않고 표준 건전지 팩에서 작동할 수 있으며, 로터 잠김 수치는 밸브 장착 중에 드라이버 회로에 예상되는 사항을 알려줍니다.
빨간색 네거티브, 검은색 포지티브, 파란색 열림, 흰색 COM, 노란색 닫힘. 배선 방식은 개폐 제어 신호와 전원을 분리하므로 별도의 릴레이 보드를 추가하지 않고도 미터 보드의 기존 제어 로직으로 액추에이터를 구동할 수 있습니다.
액추에이터는 220V 주전원 또는 전용 전원 케이블을 실행하는 것이 실용적이지 않은 주거용, 지하 및 비전기 설치 시나리오용으로 설계되었습니다. 현장 전력 인프라 없이도 안정적인 밸브 제어 및 신호 피드백을 지원합니다.
아래 표에는 표준 건전지 액추에이터 구성이 반영되어 있습니다. 미터 플랫폼이 다른 전압, 토크 곡선 또는 배선 규칙에 따라 작동하는 경우 OEM 검토 중에 이러한 매개변수를 사용자 정의할 수 있습니다.
| 매개변수 | 표준값 | 조달 참고 사항 |
|---|---|---|
| 정격전압 | 3.6V DC | 미터건전지팩과의 호환성 확인 |
| 작동 가능 전압 범위 | 2.5~5V DC | 범위 내의 전압이 높을수록 토크는 높아지지만 수명은 단축됩니다. |
| 작동 전류 | 25mA 이하 | 대기뿐만 아니라 밸브 이동 중 피크 전류에 대한 예산 |
| 고정 회전자 전류 | 550mA | 드라이버 및 보호 회로 크기 조정에 유용합니다. |
| 출력 토크 | ≥1.8N·m | 정격 전압에서 측정됨; 밸브 장착 토크를 확인하십시오. |
| 감속비 | 1500:1 | 소구경 수량계 밸브 플랫폼과 일치 |
| 밸브 응답 시간 | 8초 이하 | 정격 전압에서 개방형 또는 폐쇄형 |
| 배선 | 빨간색 네거티브, 검은색 포지티브, 파란색 개방, 흰색 COM, 노란색 닫기 | 케이블 길이, 커넥터 및 와이어 색상을 사용자 정의할 수 있습니다. |
미터 보드가 다른 제어 신호 극성을 제공하거나 다른 커넥터를 사용하는 경우 Kaiye의 엔지니어링 팀은 표준 하니스를 호환되지 않는 미터 플랫폼에 강제로 적용하는 대신 배선을 검토하고 일치하는 구성을 제안할 수 있습니다.

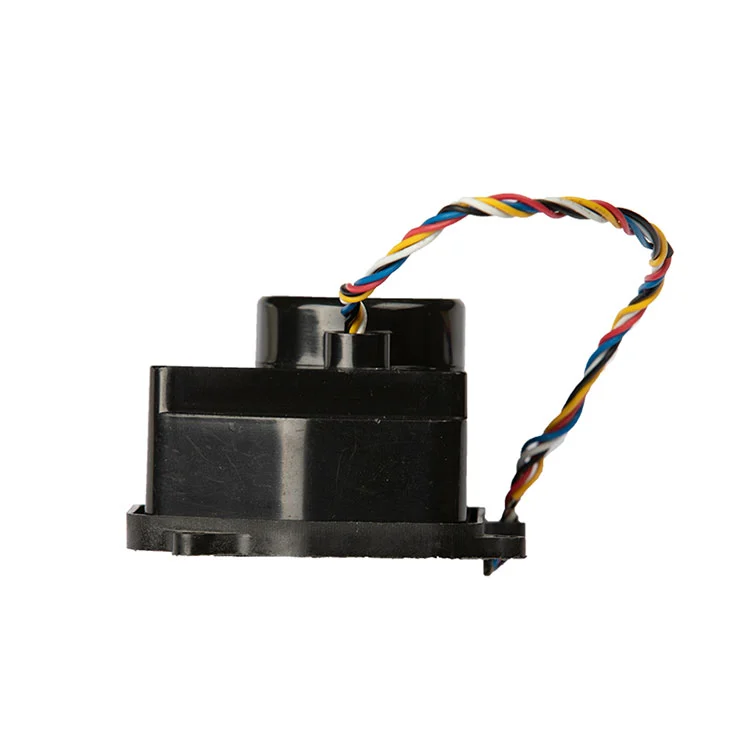

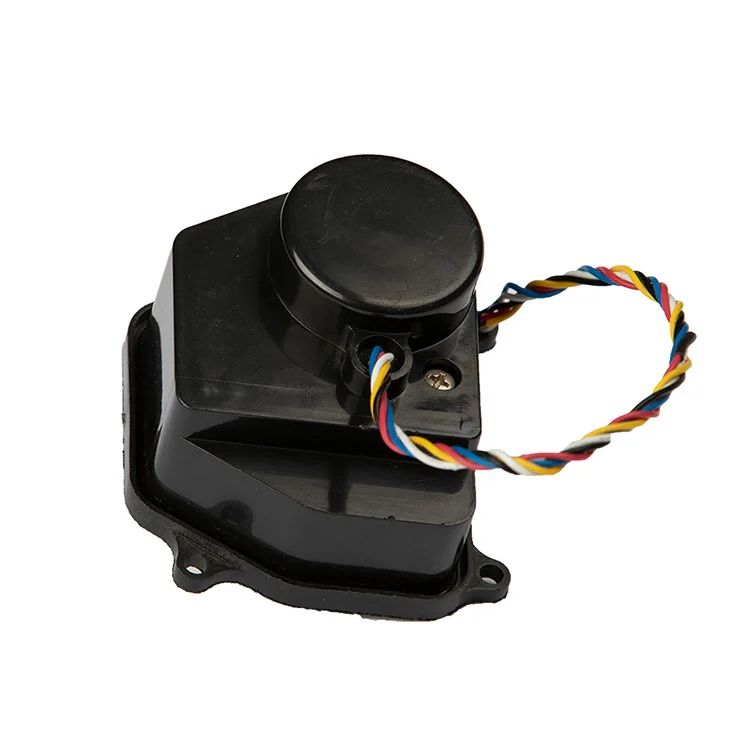

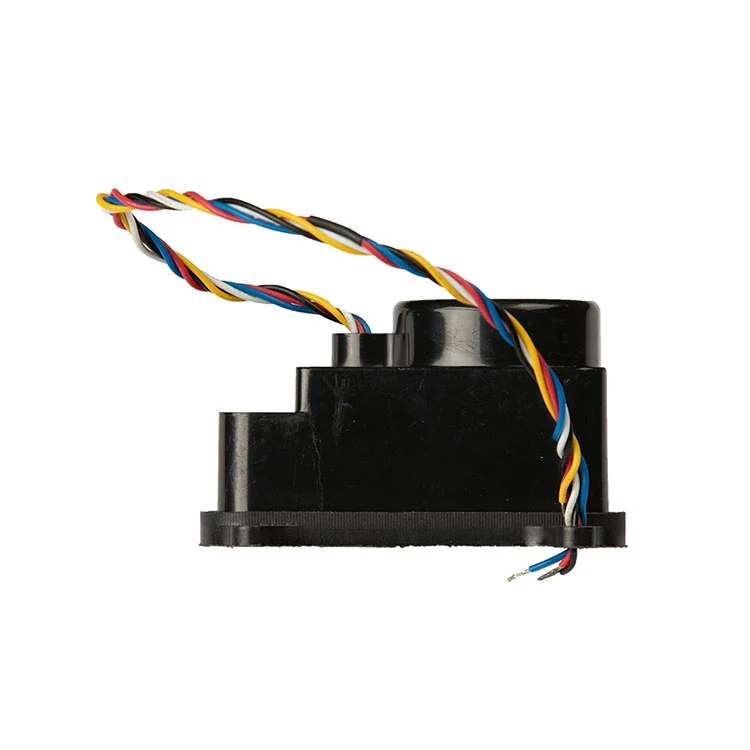

OEM 구매자의 경우 액추에이터는 계기 하우징, 밸브 스템 및 제어 보드에 잘 맞는 정도에 따라 결정됩니다. 이 건전지 액추에이터는 개방/폐쇄 제어 신호에서 전원을 분리하는 배선 방식과 함께 공간이 제한된 스마트 미터 인클로저를 위한 컴팩트한 외형을 사용합니다.
전원 배선.빨간색은 음수, 검은색은 양수입니다. 구동 회로는 정상 작동 전류가 25mA 이하인 경우에도 회전자 잠김 전류 550mA에 맞게 크기를 조정해야 합니다. 왜냐하면 밸브 시팅이 일시적으로 더 높은 전류를 요구할 수 있기 때문입니다. 액추에이터를 현장에서 교체할 수 있는 경우 계기판의 역극성 보호를 권장합니다.
제어 배선.파란색은 개방형, 흰색은 COM, 노란색은 폐쇄형입니다. 이 회로는 전력선이 아닌 제어 입력으로 취급되어야 하며 통신 오류로 인해 밸브 제어가 비활성화되지 않도록 통신 모듈과 독립적으로 유지되어야 합니다.

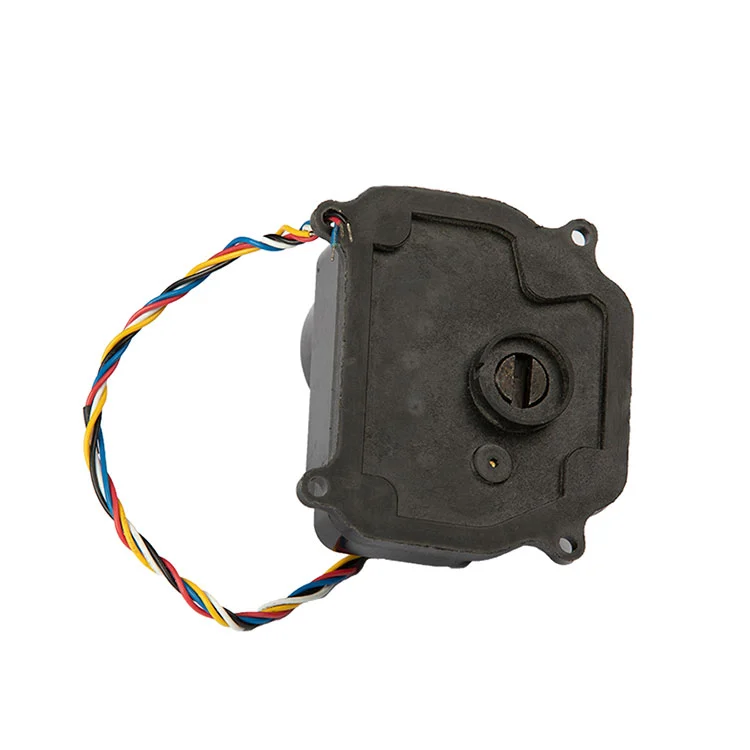

장착 인터페이스.액추에이터는 소구경 스마트 미터 밸브 본체에 사용되는 밸브 스템과 장착 패턴을 중심으로 설계되었습니다. 대량 출시 전에 구매자는 미터 하우징 내부의 스템 사각형, 장착 구멍 간격 및 액추에이터 방향을 확인해야 합니다. Kaiye는 생산 주문이 이루어지기 전에 기계적 적합성 검사를 위한 샘플을 제공할 수 있습니다.
계기 하우징이나 전체 밸브 어셈블리도 소싱하는 경우 액추에이터를 다음과 함께 검토할 수 있습니다.수량계 껍질조립 시 인터페이스 불일치를 줄이기 위한 밸브 본체.
액추에이터는 고속 작동보다 배터리 구동 작동과 낮은 전류 소모가 더 중요한 소구경 밸브 제어용으로 배치되었습니다. 일반적인 볼륨 애플리케이션은 다음과 같습니다.
아파트 건물 및 유틸리티 관리 주거 계정의 청구 관리, 연체 관리 및 누수 대응을 위한 원격 개방/폐쇄.
220V 주전원 또는 전용 전원 케이블이 실용적이지 않고 액추에이터가 계량기의 배터리 팩에서 작동하는 지하 및 실외 계량기 설치.
액추에이터를 4자리 또는 5자리 수량으로 조달하는 오래된 커뮤니티 개조, 캠퍼스 물 관리 및 산업 단지 보조 계량에 일괄 설치.
유틸리티로 배송하기 전에 액추에이터를 자체 계량기 또는 밸브 제품에 통합하는 수도 계량기 제조업체 및 밸브 자동화 상점에 액추에이터를 공급합니다.
액추에이터는 Kaiye의 광범위한 수량계 구성 요소 플랫폼의 일부이기 때문에 여러 구성 요소를 소싱하는 구매자는 자격 및 물류를 통합할 수 있습니다. 프로젝트에 미터 수준의 무선 통신도 필요한 경우 액추에이터는 Kaiye의 장치와 함께 작동하도록 설계되었습니다.무선 수량계플랫폼.
B2B 구매자에게 '제조업체'는 단순히 카탈로그를 보유한 무역회사가 아닌 프로세스 관리를 의미해야 합니다. Kaiye는 ISO 9001 품질 시스템을 운영하고 액추에이터 어셈블리의 자동화된 생산을 실행하며 20년 넘게 수량계 액추에이터를 생산해 왔습니다. 이 배터리 액추에이터는 세 가지 구체적인 방식으로 생산 기반의 이점을 누리고 있습니다.
배치 일관성.금속 기어는 제어된 치수로 가공됩니다. 자동화된 조립은 유틸리티 프로젝트 전반에 걸쳐 수천 개의 액추에이터를 설치할 때 중요한 기어 메시, 토크 출력 및 응답 시간의 장치 간 변동을 줄여줍니다.
들어오는 검사 및 최종 테스트.표준 생산에는 전류 소모, 응답 시간 및 밸브 이동에 대한 기능 점검이 포함됩니다. 구매자는 대량 주문을 하기 전에 검사 프로토콜과 샘플링 계획을 요청할 수 있습니다.
추적성.모델 코드, 생산 배치 및 테스트 기록이 유지되므로 현장 문제가 나타날 경우 프로젝트의 모든 액추에이터를 의심스러운 것으로 취급하는 대신 영향을 받는 인구를 격리할 수 있습니다. Kaiye의 생산 기반과 품질 시스템에 대한 자세한 내용은 다음을 참조하세요.회사 소개 및 제조 개요.
건전지 액추에이터는 표준 장치로 제공되지만 표준이 고정형을 의미하지는 않습니다. OEM 및 프로젝트 구매자의 경우 일반적으로 기술 검토 후 다음 항목이 사용자 정의됩니다.
케이블 및 커넥터.케이블 길이, 와이어 게이지, 색상 코드 및 커넥터 유형을 미터 하우징 및 조립 고정 장치에 맞게 지정할 수 있습니다.
제어 논리.개방/폐쇄 신호 극성 및 COM 구성은 미터 보드에 맞춰 정렬될 수 있습니다.
토크 및 기어비.시팅 토크가 더 높거나 스템 형상이 다른 밸브의 경우 대체 기어비 또는 모터 계층이 표준 1500:1 구성보다 더 적합할 수 있습니다.
브랜딩 및 포장.대량 주문 시 개인 라벨 표시, 중립 포장 및 프로젝트별 라벨 표시가 가능합니다.
표준 구성의 일반적인 MOQ는 500개부터 시작됩니다. 맞춤형 케이블, 커넥터 또는 브랜딩에는 더 높은 MOQ와 샘플 승인 단계가 필요할 수 있습니다. 표준 단위의 리드 타임은 일반적으로 PO 및 샘플 확인 후 영업일 기준 15~25일입니다. 최종 MOQ 및 리드타임은 견적을 통해 확정됩니다.
최소 주문 수량은 얼마입니까?
표준 구성은 500개부터 시작됩니다. 맞춤형 케이블, 커넥터 또는 브랜딩에는 더 높은 MOQ와 샘플 승인 단계가 필요할 수 있습니다.
다양한 와이어 길이나 커넥터에 맞게 액추에이터를 맞춤 설정할 수 있나요?
예. 케이블 길이, 와이어 게이지, 색상 코드 및 커넥터 유형을 미터 하우징 및 조립 고정 장치에 맞게 지정할 수 있습니다.
리드타임은 무엇입니까?
표준 단위는 일반적으로 주문 수량 및 구성 요소 가용성에 따라 PO 및 샘플 확인 후 영업일 기준 15~25일이 소요됩니다.
액추에이터는 3.6V 배터리 구동식 스마트 미터와 호환됩니까?
예. 이 액추에이터는 작동 가능 전압 범위가 2.5~5V인 3.6V DC 건전지 시스템용으로 설계되었습니다. 기술 검토 중에 계기판의 제어 논리 및 밸브 부하를 확인하십시오.
